Specifické zastoupení
Katalogová cena: 22 985.00 CZK
K dispozici do týdne
Počet balení: 1

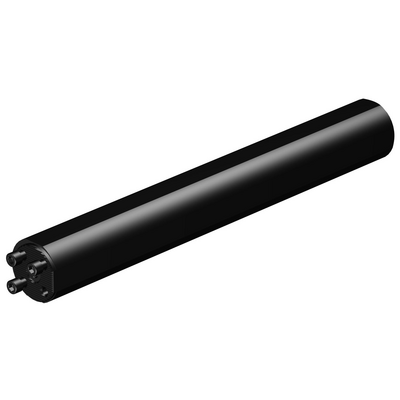

ISO: A570-2C D28 13-40
Označení materiálu: 5722900
EAN: 11885355
ANSI: A570-2C D28 13-40
Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 3/4
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
SL (screw mounted) -straight -size 40
Minimální vyložení(OHN)
0 mm
Maximální vyložení
(OHX)
145,8 mm
Orientace
(HAND)
Neutral
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial concentric exit
Velikost závitu vstupu řezné kapaliny(CNT)
G 1/2-14
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
44,45 mm
Průměr spojky na straně obrobku(DCONWS)
40 mm
Výška stopky(H)
41,25 mm
Funkční délka(LF_1)
330 mm
Funkční šířka(WF_1)
0 mm
Funkční výška(HF_1)
0 mm
Průměr tělesa(BD_1)
44,45 mm
Délka tělesa(LB)
330 mm
Celková výška(OAL)
330 mm
Moment(TQ)
17 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
3,564 kg
Release date(ValFrom20)
09.08.04
Identifikace vydaného balíku(RELEASEPACK)
04.2
