Specifické zastoupení
Katalogová cena: 6 705.00 CZK
Dostupné
Počet balení: 1
ISO: C3-DDJNL-22045-11
Označení materiálu: 5727039
EAN: 11412741
ANSI: C3-DDJNL-22045-11

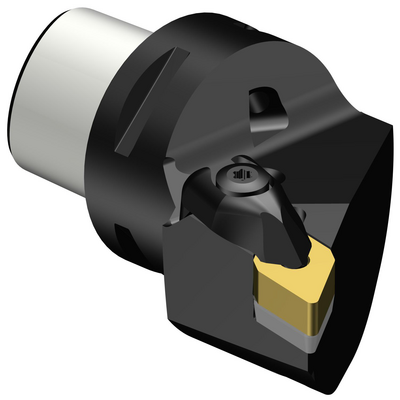

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp on top of insert and into hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
DNMG 110408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Maximální úhel zahlubování
(RMPX)
27 °
Minimální průměr otvoru(DMIN_1)
3,1496 inch
Minimální průměr otvoru(DMIN_2)
4,7638 inch
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
1,7717 inch
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
580 PSI
Průměr spojky na straně stroje(DCONMS)
1,2598 inch
Funkční délka(LF)
1,7717 inch
Funkční šířka(WF)
0,8661 inch
Funkční výška(HF)
0 inch
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-7 °
Moment(TQ)
1,2539 ftlbf
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,4145 lb
Identifikace hlavní destičky(MIID)
DNMG 11 04 08
Celková výška(OAL)
2,5197 inch
Lůžko břitové destičky(SSC_M)
11
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
3/8
Release date(ValFrom20)
09.08.04
Identifikace vydaného balíku(RELEASEPACK)
04.2
