Specifické zastoupení
Katalogová cena: 10 065.00 CZK
Není skladem
Počet balení: 1
ISO: C3-SCLCL-22040-09HPA
Označení materiálu: 6537658
EAN: 26537658
ANSI: C3-SCLCL-22040-09HPA

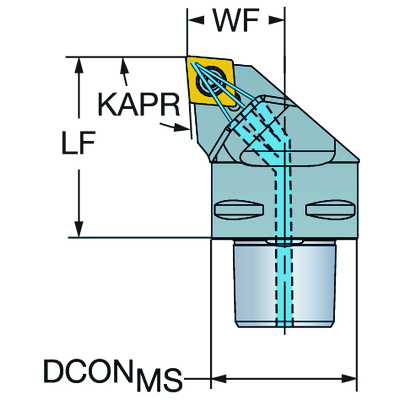

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
95 °
Úhel hlavního břitu nástroje(PSIR)
-5 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CCMT 09T308
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C3
Maximální úhel zahlubování
(RMPX)
0 °
Minimální průměr otvoru(DMIN_1)
125 mm
Minimální průměr otvoru(DMIN_2)
130 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
40 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
32 mm
Funkční délka(LF)
40 mm
Funkční šířka(WF)
22 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
3 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,2324 kg
Identifikace hlavní destičky(MIID)
CCMT 09 T3 08
Celková výška(OAL)
59 mm
Lůžko břitové destičky(SSC_M)
09
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
3/8
Release date(ValFrom20)
20.09.14
Identifikace vydaného balíku(RELEASEPACK)
14.2
