Specifické zastoupení
Katalogová cena: 8 290.00 CZK
Dostupné
Počet balení: 1
ISO: C4-CRSNR27050-1203ID
Označení materiálu: 7439602
EAN: 7323223161314
ANSI: C4-CRSNR27050-1203ID

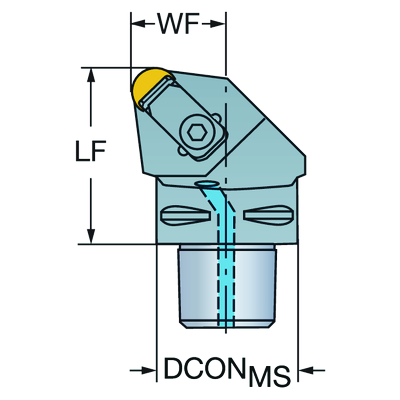

Technické ilustrace
Údaje o produktu
Kód typu upnutí(MTP)
clamp on top of insert
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
inch RNGN 120300
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Maximální úhel zahlubování
(RMPX)
0 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
1,9685 inch
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
580 PSI
Průměr spojky na straně stroje(DCONMS)
1,5748 inch
Funkční délka(LF)
1,9685 inch
Funkční šířka(WF)
1,063 inch
Funkční výška(HF)
0 inch
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
5,5317 ftlbf
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,9039 lb
Identifikace hlavní destičky(MIID)
RNGN 12 03 00
Celková výška(OAL)
2,9134 inch
Lůžko břitové destičky(SSC_M)
12
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
22.02.18
Identifikace vydaného balíku(RELEASEPACK)
18.1
