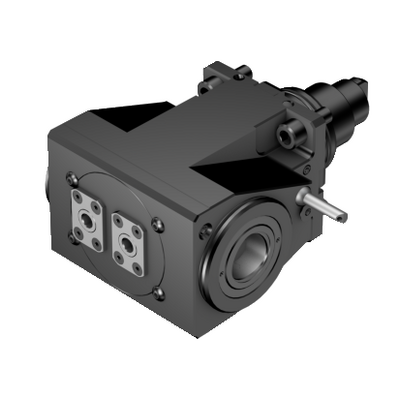

Obecná reprezentace
Katalogová cena: 9 224.00 EUR
Na zakázku
Počet balení: 1
ISO: C4-DNI-EM55A-DTE
Označení materiálu: 8094185
EAN: 7323226126723
ANSI: C4-DNI-EM55A-DTE

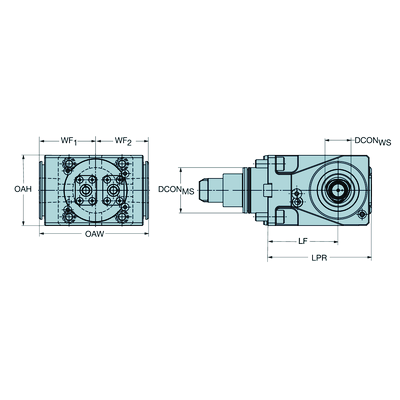

Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)
EMAG driven turret interface -size EM55A
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
Coromant Capto (segment clamping) -size C4
Počet spojení na straně obrobku(CCONWS)
2
Connection arrangement workpiece side(CONARWS)
linear
Úhel tělesa na straně obrobku
(BAWS)
90 °
Orientace
(HAND)
Neutral
Označení typu přívodu řezné kapaliny
(CNSC)
decentral over flange and axial
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Tlak řezné kapaliny(CP)
80 bar
Hmotnost prvku(WT)
7,1 kg
Funkční délka(LF_1)
85 mm
Funkční šířka(WF_1)
68 mm
Funkční výška(HF_1)
0 mm
Celková výška(OAL)
208 mm
Celková výška(OAH)
85 mm
Celková šířka(OAW)
132 mm
Funkční průměr(DFC)
28 mm
Průměr spojky na straně obrobku(DCONWS)
40 mm
Release date(ValFrom20)
18.02.21
Identifikace vydaného balíku(RELEASEPACK)
21.2
