Specifické zastoupení
Katalogová cena: 10 055.00 CZK
Dostupné
Počet balení: 1
ISO: C4-PDJNR-27050-11C1
Označení materiálu: 8442496
EAN: 7323227560533
ANSI: C4-PDJNR-27050-11C1

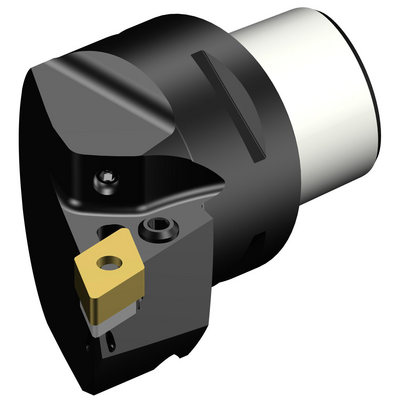

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
DNMG 110408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Maximální úhel zahlubování
(RMPX)
27 °
Minimální průměr otvoru(DMIN_1)
75 mm
Minimální průměr otvoru(DMIN_2)
140 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
50 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial inclined focused exit with nozzle
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
40 mm
Funkční délka(LF)
50 mm
Funkční šířka(WF)
27 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-7 °
Moment(TQ)
2 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,372 kg
Identifikace hlavní destičky(MIID)
DNMG 11 04 08
Celková výška(OAL)
74 mm
Lůžko břitové destičky(SSC_M)
11
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
3/8
Release date(ValFrom20)
14.11.23
Identifikace vydaného balíku(RELEASEPACK)
24.1
