C5-ASHA-065-12AHP
content_copy
C5-ASHA-065-12AHP

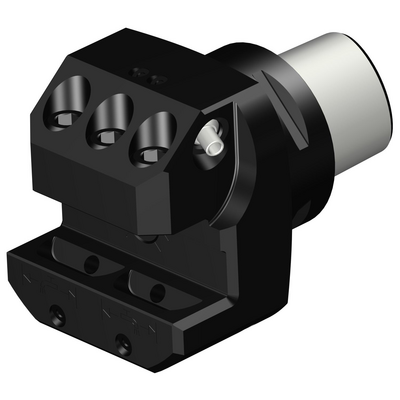

Adaptér Coromant Capto® pro nástroje se čtyřhrannou stopkou
bookmark
Uložit do seznamu
balance
Porovnat produkt
Specifické zastoupení
deployed_code
Zobrazit 3D model
Katalogová cena:
16 700.00 CZK
file_copy
K dispozici do týdne
Počet balení: 1
ISO: C5-ASHA-065-12AHP
file_copy
Označení materiálu: 7086821
file_copy
EAN: 7323221215385
file_copy
ANSI: C5-ASHA-065-12AHP
file_copy
remove
add
shopping_cart
Přidat do košíku
Technické ilustrace
Technické ilustrace
Údaje o produktu
mm
inch
Adaptivní rozhraní ve směru stroje
(ADINTMS)
info
Coromant Capto (bolt and segment clamping) -size C5
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
info
Rectangular shank -inch: (12) 3/4 x 3/4
Maximální vyložení
(OHX)
info
45,95 mm
Orientace
(HAND)
info
Neutral
Označení typu přívodu řezné kapaliny
(CNSC)
info
axial concentric and radial entry
Kód provedení výstupu pro řeznou kapalinu
(CXSC)
info
decentral exit with nozzles, adjustable
Tlak řezné kapaliny
(CP)
info
150 bar
Kapsa pro datový čip
(DCP)
info
Ano
Velikost kapsy pro datový čip
(DCPS)
info
Dia.=10 mm/Height=4,5 mm
Průměr spojky na straně stroje
(DCONMS)
info
50 mm
Vyčnívající délka
(LPR)
info
65 mm
Funkční délka
(LF_1)
info
45,95 mm
Funkční délka
(LF_2)
info
45,95 mm
Funkční šířka
(WF_1)
info
32 mm
Funkční šířka
(WF_2)
info
32 mm
Funkční výška
(HF_1)
info
19,05 mm
Funkční výška
(HF_2)
info
19,05 mm
Celková výška
(OAL)
info
95 mm
Celková výška
(OAH)
info
69 mm
Celková šířka
(OAW)
info
64 mm
Nejnižší bod od referenční roviny
(RADH)
info
37 mm
Nejnižší bod od referenční roviny
(RADW)
info
32 mm
Maximální kolizní průměr výměníku nástrojů
(DIX)
info
85 mm
Kód materiálu tělesa
(BMC)
info
Ocel
Hmotnost prvku
(WT)
info
1,442 kg
Release date
(ValFrom20)
info
19.02.17
Identifikace vydaného balíku
(RELEASEPACK)
info
17.1
