C5-CP-A-30AL40060-11C
C5-CP-A-30AL40060-11C

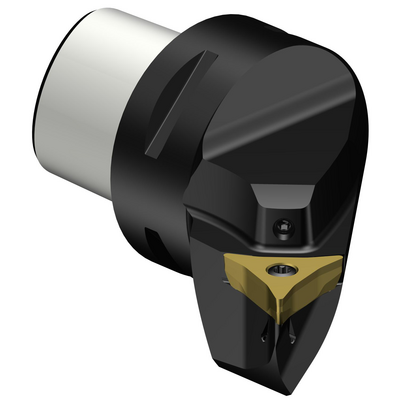

CoroTurn® Prime, řezná jednotka pro soustruženíchevron_right
Specifické zastoupení
Katalogová cena: 4 340.00 SEK
Dostupné
Počet balení: 1
ISO: C5-CP-A-30AL40060-11C
Označení materiálu: 7393104
EAN: 7323222314926
ANSI: C5-CP-A-30AL40060-11C

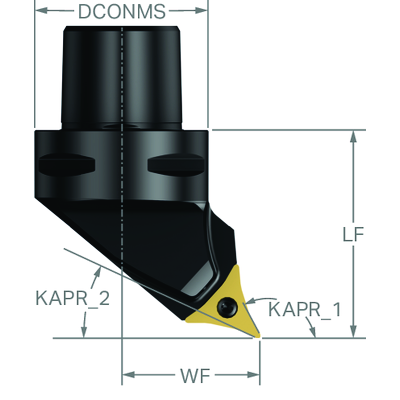

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
115 °
Úhel břitu nástroje(KAPR_2)
30 °
Úhel hlavního břitu nástroje(PSIR)
-25 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn PRIME CP-A (CP-A1108)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maximální úhel zahlubování
(RMPX)
15 °
Minimální průměr otvoru(DMIN_1)
1 300 mm
Minimální průměr otvoru(DMIN_2)
780 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Minimální vyložení(OHN)
60 mm
Maximální vyložení
(OHX)
60 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial inclined exit
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
50 mm
Funkční délka(LF)
60 mm
Funkční šířka(WF)
40 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
4 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,675 kg
Identifikace hlavní destičky(MIID)
CP-A1108
Celková výška(OAL)
90 mm
Lůžko břitové destičky(SSC_M)
CP-A11
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
CP-A11
Release date(ValFrom20)
23.09.17
Identifikace vydaného balíku(RELEASEPACK)
17.2
