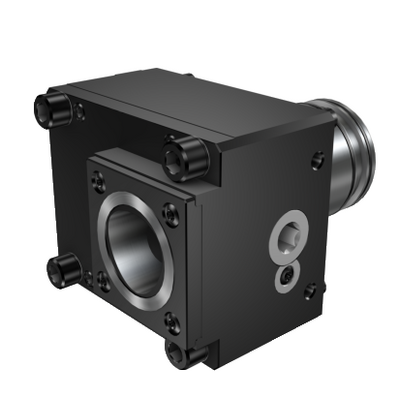

Obecná reprezentace
Katalogová cena: 52 245.00 CZK
Dostupné
Počet balení: 1
ISO: C5-LCE80-028082
Označení materiálu: 5907391
EAN: 25907391
ANSI: C5-LCE80-028082
Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)
CDI non-driven turret interface -size CDI80
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
Coromant Capto (segment clamping) -size C5
Počet spojení na straně obrobku(CCONWS)
1
Úhel tělesa na straně obrobku
(BAWS)
0 °
Orientace
(HAND)
Left
Označení typu přívodu řezné kapaliny
(CNSC)
decentral over flange and axial
Kód provedení výstupu pro řeznou kapalinu(CXSC)
radial exit
Tlak řezné kapaliny(CP)
80 bar
Hmotnost prvku(WT)
7,537 kg
Funkční délka(LF_1)
82 mm
Funkční šířka(WF_1)
28 mm
Funkční výška(HF_1)
0 mm
Celková výška(OAL)
157 mm
Celková výška(OAH)
98 mm
Celková šířka(OAW)
130 mm
Moment(TQ_1)
70 Nm
Geometrická charakteristika poháněné části(KGRPTP_1)
hexagon
Velikost poháněné části(KGRPS_1)
12
Průměr spojky na straně stroje(DCONMS)
80 mm
Funkční průměr(DFC)
35 mm
Průměr spojky na straně obrobku(DCONWS)
50 mm
Release date(ValFrom20)
24.09.10
Identifikace vydaného balíku(RELEASEPACK)
10.2
