Specifické zastoupení
Počet balení: 1
ISO: C5-SRDCN-00060-06A
Označení materiálu: 5728604
EAN: 10768726
ANSI: C5-SRDCN-00060-06A

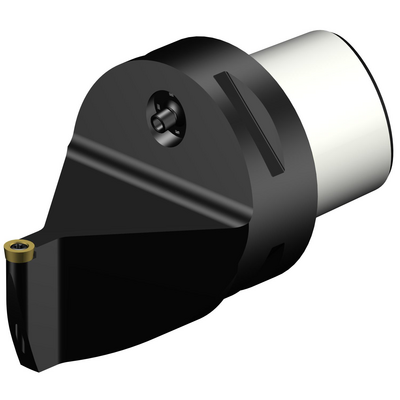

Technické ilustrace
Údaje o produktu
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
metric RCMT 0602M0
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maximální úhel zahlubování
(RMPX)
90 °
Minimální průměr otvoru(DMIN_2)
165 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
60 mm
Použitelná délka
(LU)
12 mm
Orientace
(HAND)
Neutral
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
radial entry
Tlak řezné kapaliny(CP)
40 bar
Průměr spojky na straně stroje(DCONMS)
50 mm
Funkční délka(LF)
60 mm
Funkční šířka(WF)
3 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
0,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,6088 kg
Identifikace hlavní destičky(MIID)
RCMT 06 02 M0
Celková výška(OAL)
90 mm
Lůžko břitové destičky(SSC_M)
06
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
.236
Release date(ValFrom20)
12.09.94
Identifikace vydaného balíku(RELEASEPACK)
94.3
