C5-TLI-OK-Econtent_copy

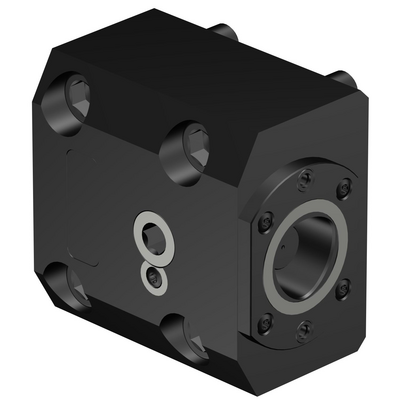

C5-TLI-OK-E
Upínací jednotka s ručním ovládáním pro stroje Okumachevron_right
Specifické zastoupení
Není skladem
Počet balení: 1
ISO: C5-TLI-OK-Efile_copy
Označení materiálu: 6538878file_copy
EAN: 26538878file_copy
ANSI: C5-TLI-OK-Efile_copy
Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)info
Okuma non-driven turret interface -size OK-E
Adaptivní rozhraní ve směru obrobku
(ADINTWS)info
Coromant Capto (segment clamping) -size C5
Počet spojení na straně obrobku(CCONWS)info
1
Úhel tělesa na straně obrobku
(BAWS)info
90 °
Orientace
(HAND)info
Left
Označení typu přívodu řezné kapaliny
(CNSC)info
decentral over flange and axial
Kód provedení výstupu pro řeznou kapalinu(CXSC)info
radial exit
Tlak řezné kapaliny(CP)info
80 bar
Hmotnost prvku(WT)info
7,575 kg
Vyčnívající délka(LPR)info
77 mm
Funkční délka(LF_1)info
40 mm
Funkční šířka(WF_1)info
16 mm
Funkční výška(HF_1)info
0 mm
Celková výška(OAL)info
77 mm
Celková výška(OAH)info
120 mm
Celková šířka(OAW)info
129 mm
Moment(TQ_1)info
70 Nm
Geometrická charakteristika poháněné části(KGRPTP_1)info
hexagon
Velikost poháněné části(KGRPS_1)info
12
Funkční průměr(DFC)info
35 mm
Průměr spojky na straně obrobku(DCONWS)info
50 mm
Release date(ValFrom20)info
25.02.14
Identifikace vydaného balíku(RELEASEPACK)info
14.1
