Zastaralé
Specifické zastoupení
Přerušena
Počet balení: 1

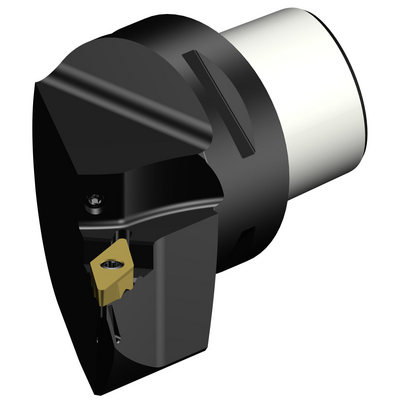

ISO: C5-TR-V13HBR-35060C
Označení materiálu: 7883999
EAN: 7323225161619
ANSI: C5-TR-V13HBR-35060C
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
107,5 °
Úhel hlavního břitu nástroje(PSIR)
-17,5 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maximální úhel zahlubování
(RMPX)
35 °
Minimální průměr otvoru(DMIN_1)
120 mm
Minimální průměr otvoru(DMIN_2)
165 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
60 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
50 mm
Funkční délka(LF)
60 mm
Funkční šířka(WF)
35 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
2 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,64 kg
Identifikace hlavní destičky(MIID)
TR-VB1308
Celková výška(OAL)
90 mm
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
20.02.20
Identifikace vydaného balíku(RELEASEPACK)
20.1
