Specifické zastoupení
Katalogová cena: 12 845.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: C6-PDJNR-45065-15C
Označení materiálu: 7951288
EAN: 7323225475006
ANSI: C6-PDJNR-45065-15C

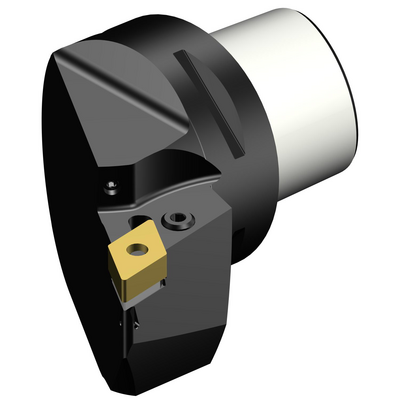

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
DNMG 150608
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování
(RMPX)
27 °
Minimální průměr otvoru(DMIN_1)
205 mm
Minimální průměr otvoru(DMIN_2)
190 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
65 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial inclined focused exit with nozzle
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční délka(LF)
65 mm
Funkční šířka(WF)
45 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-7 °
Moment(TQ)
5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,296 kg
Identifikace hlavní destičky(MIID)
DNMG 15 06 08
Celková výška(OAL)
103 mm
Lůžko břitové destičky(SSC_M)
15
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
22.02.21
Identifikace vydaného balíku(RELEASEPACK)
21.1
