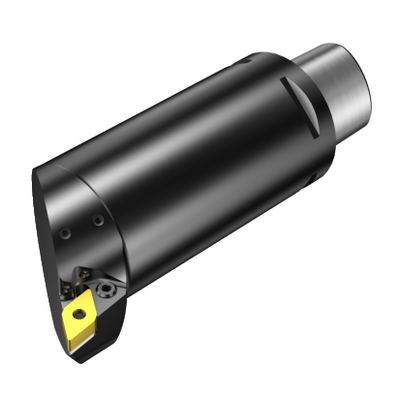

Obecná reprezentace
Katalogová cena: 17 980.00 CZK
Dostupné
Počet balení: 1
ISO: C6-PDJNR-45165-15HP
Označení materiálu: 5730250
EAN: 12324384
ANSI: C6-PDJNR-45165-15HP
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
DNMG 150608
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování
(RMPX)
27 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
165 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční délka(LF)
165 mm
Funkční šířka(WF)
45 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-7 °
Moment(TQ)
5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
3,606 kg
Identifikace hlavní destičky(MIID)
DNMG 15 06 08
Celková výška(OAL)
203 mm
Lůžko břitové destičky(SSC_M)
15
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
26.09.08
Identifikace vydaného balíku(RELEASEPACK)
08.2
