Specifické zastoupení
Katalogová cena: 12 845.00 CZK
Dostupné
Počet balení: 1
ISO: C6-PSKNL-45065-15HP
Označení materiálu: 5853291
EAN: 25853291
ANSI: C6-PSKNL-45065-15HP

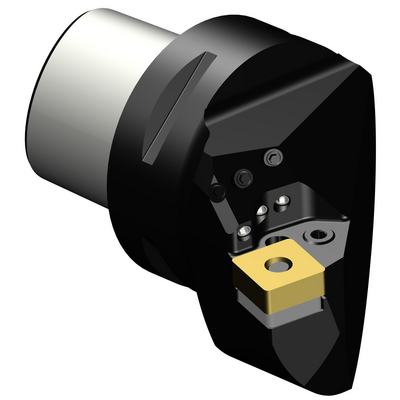

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
SNMG 150612
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování
(RMPX)
10 °
Minimální průměr otvoru(DMIN_1)
125 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
65 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Vyčnívající délka(LPR)
68,8 mm
Funkční délka(LF)
65 mm
Funkční šířka(WF)
45 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,423 kg
Identifikace hlavní destičky(MIID)
SNMG 15 06 12
Celková výška(OAL)
106,8 mm
Lůžko břitové destičky(SSC_M)
15
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
5/8
Release date(ValFrom20)
19.02.10
Identifikace vydaného balíku(RELEASEPACK)
10.1
