Specifické zastoupení
Katalogová cena: 8 565.00 CZK
Není skladem
Počet balení: 1

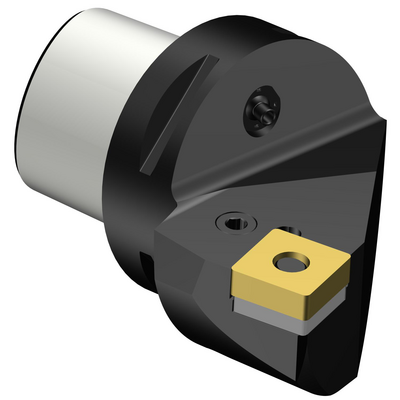

ISO: C6-PSRNL-35065-19
Označení materiálu: 5729879
EAN: 10536676
ANSI: C6-PSRNL-35065-19
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
SNMG 190612
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování
(RMPX)
12 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
65 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
radial entry
Tlak řezné kapaliny(CP)
40 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční délka(LF)
65 mm
Funkční šířka(WF)
35 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
10 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,109 kg
Identifikace hlavní destičky(MIID)
SNMG 19 06 12
Celková výška(OAL)
103 mm
Lůžko břitové destičky(SSC_M)
19
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
3/4
Release date(ValFrom20)
04.01.93
Identifikace vydaného balíku(RELEASEPACK)
93.1
