Specifické zastoupení
Počet balení: 1

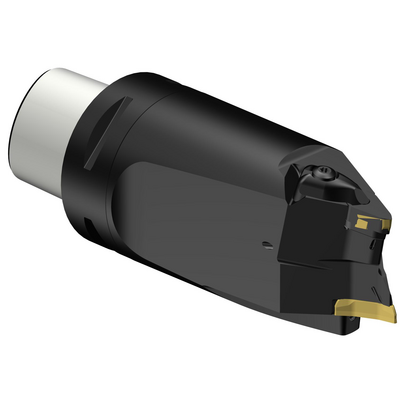

ISO: C6-T-A11B12L-130
Označení materiálu: 8233882
EAN: 7323226687682
ANSI: C6-T-A11B12L-130

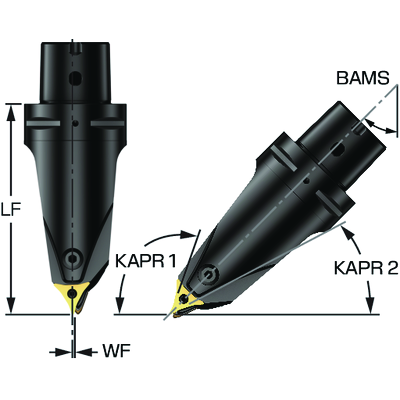

Technické ilustrace
Údaje o produktu
KAPR_1_TURNING_1(KAPR_1_TURNING_1)
95 °
KAPR_1_TURNING_2(KAPR_1_TURNING_2)
115 °
KAPR_2_TURNING_1(KAPR_2_TURNING_1)
25 °
KAPR_2_TURNING_2(KAPR_2_TURNING_2)
30 °
Úhel hlavního břitu nástroje(PSIR_TURNING_1)
-5 °
Úhel hlavního břitu nástroje(PSIR_TURNING_2)
-25 °
Kód typu upnutí(MTP_TURNING_1)
clamp on top of insert and into hole
Kód typu upnutí(MTP_TURNING_2)
clamp with screw through hole
Část 2 identifikátorů rozhraní řezného prvku(CUTINT_MASTER_TURNING_2)
CoroTurn PRIME CP-A (CP-A1108)
Část 2 identifikátorů rozhraní řezného prvku(CUTINT_MASTER_TURNING_1)
CoroTurn PRIME CP-B (CP-B1208D)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování(RMPX_TURNING_1)
0 °
Maximální úhel zahlubování(RMPX_TURNING_2)
15 °
Úhel tělesa na straně obrobku(BAWS_TURNING_2)
0 °
Úhel tělesa na straně obrobku(BAWS_TURNING_1)
0 °
Úhel tělesa na straně stroje(BAMS_TURNING_1)
45 °
Úhel tělesa na straně stroje(BAMS_TURNING_2)
45 °
Maximální vyložení(OHX_TURNING_1)
130 mm
Maximální vyložení(OHX_TURNING_2)
130 mm
Orientace(HAND_TURNING_2)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC_TURNING_1)
axial inclined exit
Kód provedení výstupu pro řeznou kapalinu(CXSC_TURNING_2)
axial inclined focused exit with nozzle
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Coolant exit supply type(CXST_TURNING_1)
under the cutting edge
Coolant exit supply type(CXST_TURNING_2)
both over and under the cutting edge
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční průměr(DFC)
44 mm
Standardní číslo(STDNO)
ISO26623-1
Vyčnívající délka(LPR_TURNING_2)
130 mm
Vyčnívající délka(LPR_TURNING_1)
130 mm
Funkční délka(LF_TURNING_1)
130 mm
Funkční délka(LF_TURNING_2)
130 mm
Funkční šířka(WF_TURNING_1)
2 mm
Funkční šířka(WF_TURNING_2)
2 mm
Funkční výška(HF_TURNING_1)
20 mm
Funkční výška(HF_TURNING_2)
20 mm
Ortogonální úhel čela(GAMO_TURNING_2)
0 °
Ortogonální úhel čela(GAMO_TURNING_1)
-3,9 °
Úhel sklonu(LAMS_TURNING_1)
-10,3 °
Úhel sklonu(LAMS_TURNING_2)
0 °
Moment(TQ_TURNING_1)
4 Nm
Moment(TQ_TURNING_2)
4 Nm
Kód materiálu tělesa
(BMC)
Ocel
Identifikace hlavní destičky(MIID_TURNING_1)
CP-B1208D
Identifikace hlavní destičky(MIID_TURNING_2)
CP-A1108
Hmotnost prvku(WT)
2,418 kg
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N_TURNING_1)
CP-B12..D
Kód velikosti lůžka břitové destičky, metrické hodnoty(SSC_M_TURNING_1)
CP-B12..D
Celková výška(OAH)
65 mm
Kód velikosti lůžka břitové destičky, metrické hodnoty(SSC_M_TURNING_2)
CP-A11
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N_TURNING_2)
CP-A11
Release date(ValFrom20)
23.09.22
Identifikace vydaného balíku(RELEASEPACK)
22.2
