C6-T-DCL12DCL12L165
C6-T-DCL12DCL12L165

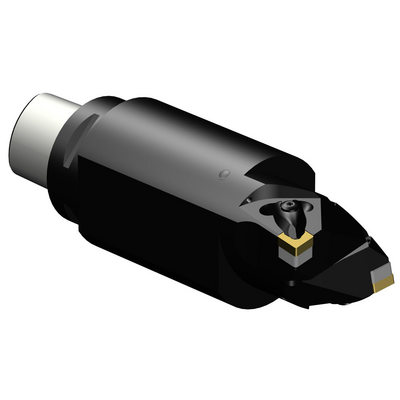

Multifunkční nástroj CoroPlex™ TT pro soustruženíchevron_right
Specifické zastoupení
Katalogová cena: 22 175.00 CZK
Dostupné
Počet balení: 1
ISO: C6-T-DCL12DCL12L165
Označení materiálu: 5729022
EAN: 11829786
ANSI: C6-T-DCL12DCL12L165

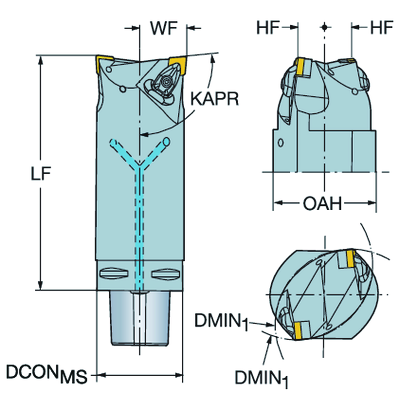

Technické ilustrace
Údaje o produktu
KAPR_1_TURNING_1(KAPR_1_TURNING_1)
95 °
KAPR_1_TURNING_2(KAPR_1_TURNING_2)
95 °
Úhel hlavního břitu nástroje(PSIR_TURNING_1)
-5 °
Úhel hlavního břitu nástroje(PSIR_TURNING_2)
-5 °
Kód typu upnutí(MTP_TURNING_1)
clamp on top of insert and into hole
Kód typu upnutí(MTP_TURNING_2)
clamp on top of insert and into hole
Část 2 identifikátorů rozhraní řezného prvku(CUTINT_MASTER_TURNING_2)
CNMG 120408
Část 2 identifikátorů rozhraní řezného prvku(CUTINT_MASTER_TURNING_1)
CNMG 120408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování(RMPX_TURNING_1)
0 °
Úhel tělesa na straně obrobku(BAWS_TURNING_2)
0 °
Úhel tělesa na straně obrobku(BAWS_TURNING_1)
0 °
Úhel tělesa na straně stroje(BAMS_TURNING_1)
0 °
Úhel tělesa na straně stroje(BAMS_TURNING_2)
0 °
Maximální vyložení(OHX_TURNING_1)
165 mm
Maximální vyložení(OHX_TURNING_2)
165 mm
Orientace(HAND_TURNING_2)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC_TURNING_1)
axial inclined exit
Kód provedení výstupu pro řeznou kapalinu(CXSC_TURNING_2)
axial inclined exit
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční průměr(DFC)
44 mm
Standardní číslo(STDNO)
ISO26623-1
Vyčnívající délka(LPR_TURNING_2)
165 mm
Vyčnívající délka(LPR_TURNING_1)
165 mm
Funkční délka(LF_TURNING_1)
165 mm
Funkční délka(LF_TURNING_2)
165 mm
Funkční šířka(WF_TURNING_1)
33 mm
Funkční šířka(WF_TURNING_2)
33 mm
Funkční výška(HF_TURNING_1)
20 mm
Funkční výška(HF_TURNING_2)
20 mm
Ortogonální úhel čela(GAMO_TURNING_2)
-5,45 °
Ortogonální úhel čela(GAMO_TURNING_1)
-5,45 °
Úhel sklonu(LAMS_TURNING_1)
-6,58 °
Úhel sklonu(LAMS_TURNING_2)
-6,58 °
Moment(TQ_TURNING_1)
3,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Identifikace hlavní destičky(MIID_TURNING_1)
CNMG 12 04 08
Identifikace hlavní destičky(MIID_TURNING_2)
CNMG 12 04 08
Hmotnost prvku(WT)
4,563 kg
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N_TURNING_1)
1/2
Kód velikosti lůžka břitové destičky, metrické hodnoty(SSC_M_TURNING_1)
12
Celková výška(OAH)
75 mm
Kód velikosti lůžka břitové destičky, metrické hodnoty(SSC_M_TURNING_2)
12
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N_TURNING_2)
1/2
Release date(ValFrom20)
09.08.04
Identifikace vydaného balíku(RELEASEPACK)
04.2
