Specifické zastoupení
Katalogová cena: 1 640.00 GBP
Dostupné
Počet balení: 1
ISO: C6-TLI-MS-C
Označení materiálu: 6583709
EAN: 26583709
ANSI: C6-TLI-MS-C
Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)

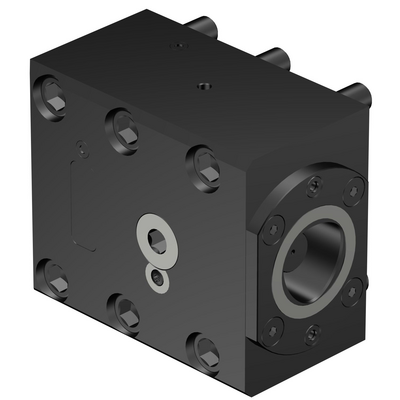

Mori Seiki non-driven turret interface -size MS-C
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
Coromant Capto (segment clamping) -size C6
Počet spojení na straně obrobku(CCONWS)
1
Úhel tělesa na straně obrobku
(BAWS)
90 °
Orientace
(HAND)
Left
Označení typu přívodu řezné kapaliny
(CNSC)
decentral over flange and axial
Kód provedení výstupu pro řeznou kapalinu(CXSC)
radial exit
Tlak řezné kapaliny(CP)
80 bar
Hmotnost prvku(WT)
16,308 kg
Vyčnívající délka(LPR)
92 mm
Funkční délka(LF_1)
50 mm
Funkční šířka(WF_1)
100 mm
Funkční výška(HF_1)
0 mm
Celková výška(OAL)
102 mm
Celková výška(OAH)
140 mm
Celková šířka(OAW)
175 mm
Moment(TQ_1)
90 Nm
Geometrická charakteristika poháněné části(KGRPTP_1)
hexagon
Velikost poháněné části(KGRPS_1)
12
Funkční průměr(DFC)
44 mm
Průměr spojky na straně obrobku(DCONWS)
63 mm
Release date(ValFrom20)
25.02.14
Identifikace vydaného balíku(RELEASEPACK)
14.1
