Specifické zastoupení
Katalogová cena: 9 290.00 CZK
Na zakázku
Počet balení: 1
ISO: C8-DSKNR-55080-25
Označení materiálu: 5729394
EAN: 11413135
ANSI: C8-DSKNR-55080-25

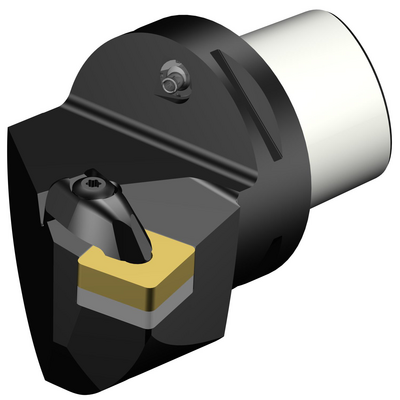

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp on top of insert and into hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
SNMG 250724
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Maximální úhel zahlubování
(RMPX)
10 °
Minimální průměr otvoru(DMIN_1)
150 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
80 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
radial entry
Tlak řezné kapaliny(CP)
40 bar
Průměr spojky na straně stroje(DCONMS)
80 mm
Vyčnívající délka(LPR)
86 mm
Funkční délka(LF)
80 mm
Funkční šířka(WF)
55 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
9,5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
2,787 kg
Identifikace hlavní destičky(MIID)
SNMG 25 07 24
Celková výška(OAL)
134 mm
Lůžko břitové destičky(SSC_M)
25
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1
Release date(ValFrom20)
07.10.02
Identifikace vydaného balíku(RELEASEPACK)
02.2
