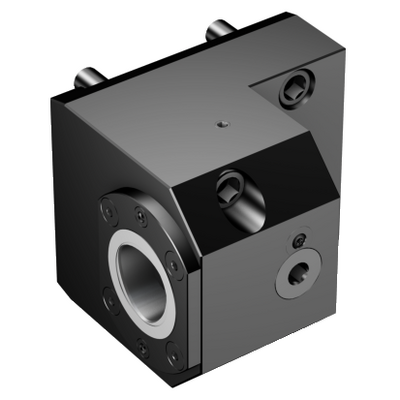

Obecná reprezentace
Katalogová cena: 65 310.00 CZK
Na zakázku
Počet balení: 1
ISO: C8-TLI-OK80A
Označení materiálu: 6866763
EAN: 7323220256174
ANSI: C8-TLI-OK80A
Technické ilustrace
Technické ilustrace
Údaje o produktu
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Okuma non-driven turret interface -size OK80A
Adaptivní rozhraní ve směru obrobku
(ADINTWS)
Coromant Capto (segment clamping) -size C8
Počet spojení na straně obrobku(CCONWS)
1
Úhel tělesa na straně obrobku
(BAWS)
90 °
Orientace
(HAND)
Left
Označení typu přívodu řezné kapaliny
(CNSC)
decentral over flange and axial
Kód provedení výstupu pro řeznou kapalinu(CXSC)
radial exit
Tlak řezné kapaliny(CP)
80 bar
Hmotnost prvku(WT)
17,9 kg
Vyčnívající délka(LPR)
145 mm
Funkční délka(LF_1)
95 mm
Funkční šířka(WF_1)
38 mm
Funkční výška(HF_1)
0 mm
Celková výška(OAL)
150 mm
Celková výška(OAH)
134 mm
Celková šířka(OAW)
178 mm
Moment(TQ_1)
130 Nm
Geometrická charakteristika poháněné části(KGRPTP_1)
hexagon
Velikost poháněné části(KGRPS_1)
12
Funkční průměr(DFC)
55 mm
Průměr spojky na straně obrobku(DCONWS)
80 mm
Release date(ValFrom20)
23.09.15
Identifikace vydaného balíku(RELEASEPACK)
15.2
