Specifické zastoupení
Katalogová cena: 16 950.00 CZK
Na zakázku
Počet balení: 1
ISO: C8-TR-V13JBR-55080C1
Označení materiálu: 8442419
EAN: 7323227559766
ANSI: C8-TR-V13JBR-55080C1

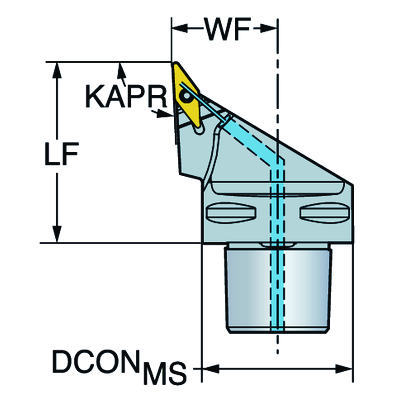

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Maximální úhel zahlubování
(RMPX)
50 °
Minimální průměr otvoru(DMIN_1)
140 mm
Minimální průměr otvoru(DMIN_2)
250 mm
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
80 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Tlak řezné kapaliny(CP)
150 bar
Průměr spojky na straně stroje(DCONMS)
80 mm
Funkční délka(LF)
80 mm
Funkční šířka(WF)
55 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
2 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
2,465 kg
Identifikace hlavní destičky(MIID)
TR-VB1308
Celková výška(OAL)
128 mm
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
14.11.23
Identifikace vydaného balíku(RELEASEPACK)
24.1
