Specifické zastoupení
Katalogová cena: 2 910.00 CZK
Dostupné
Počet balení: 1

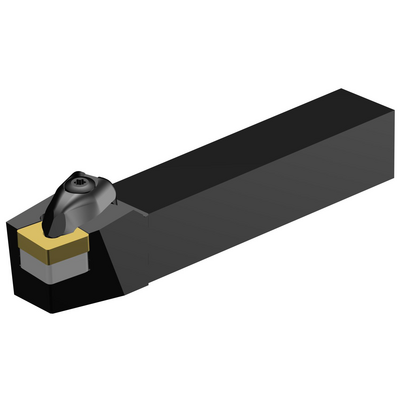

ISO: DCBNR 2020K 12
Označení materiálu: 5729495
EAN: 11532931
ANSI: DCBNR 2020K 12
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp on top of insert and into hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CNMG 120408 (100deg)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 20 x 20
Maximální úhel zahlubování
(RMPX)
0 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
34,2 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
20 mm
Výška stopky(H)
20 mm
Funkční délka(LF)
125 mm
Funkční šířka(WF)
17 mm
Funkční výška(HF)
20 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
3,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,4023 kg
Identifikace hlavní destičky(MIID)
CNMG 12 04 08
Celková výška(OAL)
125 mm
Lůžko břitové destičky(SSC_M)
12
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
02.12.02
Identifikace vydaného balíku(RELEASEPACK)
03.1
