Specifické zastoupení
Katalogová cena: 176.00 EUR
Dostupné
Počet balení: 1

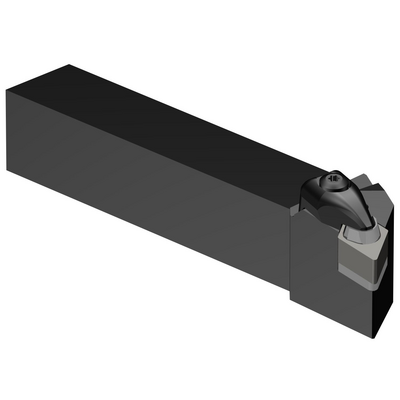

ISO: DDJNL 2525M 15-2
Označení materiálu: 5731030
EAN: 11101801
ANSI: DDJNL 2525M 15-2
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp on top of insert and into hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
DNGQ 150708
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 25 x 25
Maximální úhel zahlubování
(RMPX)
27 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
39,4 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
25 mm
Výška stopky(H)
25 mm
Funkční délka(LF)
150 mm
Funkční šířka(WF)
32 mm
Funkční výška(HF)
25 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-7 °
Moment(TQ)
3,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,684 kg
Identifikace hlavní destičky(MIID)
DNGQ 15 07 08
Celková výška(OAL)
150 mm
Lůžko břitové destičky(SSC_M)
15
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
14.08.00
Identifikace vydaného balíku(RELEASEPACK)
00.2
