Specifické zastoupení
Katalogová cena: 3 070.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: DSKNL 16 4D
Označení materiálu: 5732333
EAN: 11437996
ANSI: DSKNL 16 4D

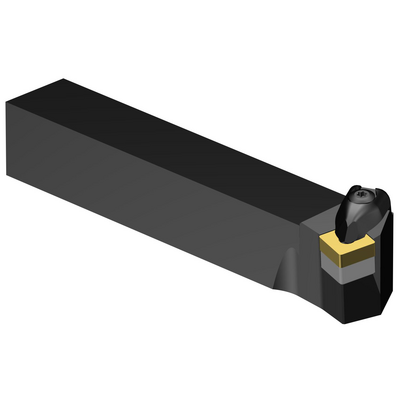

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp on top of insert and into hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
SNMG 120408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -inch: 1 x 1
Maximální úhel zahlubování
(RMPX)
10 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
0,93 inch
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
1 inch
Výška stopky(H)
1 inch
Vyčnívající délka(LPR)
6,1201 inch
Funkční délka(LF)
6 inch
Funkční šířka(WF)
1,25 inch
Funkční výška(HF)
1 inch
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
2,8765 ftlbf
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,6557 lb
Identifikace hlavní destičky(MIID)
SNMG 12 04 08
Celková výška(OAL)
6,1201 inch
Lůžko břitové destičky(SSC_M)
12
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
02.12.02
Identifikace vydaného balíku(RELEASEPACK)
03.1
