LX123G04-2525B-045
LX123G04-2525B-045

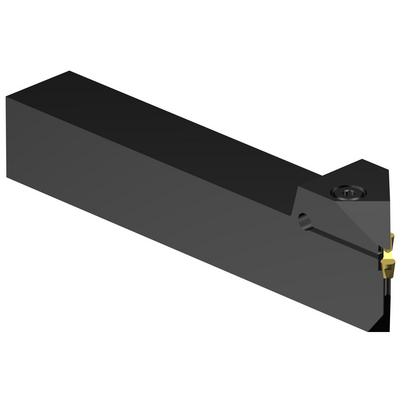

Stopkový nástroj CoroCut® 1-2 pro tvarové obráběníchevron_right
Specifické zastoupení
Počet balení: 1
ISO: LX123G04-2525B-045
Označení materiálu: 5733187
EAN: 11503962
ANSI: LX123G04-2525B-045
Technické ilustrace
Údaje o produktu
Kód typu upnutí(MTP)
clamp on top of insert
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroCut 2 -size G (N123G2-RM)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 25 x 25
Maximální úhel zahlubování
(RMPX)
45 °
Úhel tělesa na straně obrobku
(BAWS)
45 °
Maximální hloubka řezu
(CDX)
4 mm
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
41,1 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
25 mm
Výška stopky(H)
25 mm
Vyčnívající délka(LPR)
150 mm
Funkční délka(LF)
150 mm
Funkční šířka(WF)
29 mm
Funkční výška(HF)
25 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
4,5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,6996 kg
Identifikace hlavní destičky(MIID)
N123G2-0400- RM
Celková výška(OAL)
150 mm
Lůžko břitové destičky(SSC_M)
G
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
G
Release date(ValFrom20)
17.06.02
Identifikace vydaného balíku(RELEASEPACK)
02.2
