Specifické zastoupení
Počet balení: 1
ISO: LX123J020-20B-045
Označení materiálu: 5734821
EAN: 11433310
ANSI: LX123J020-20B-045

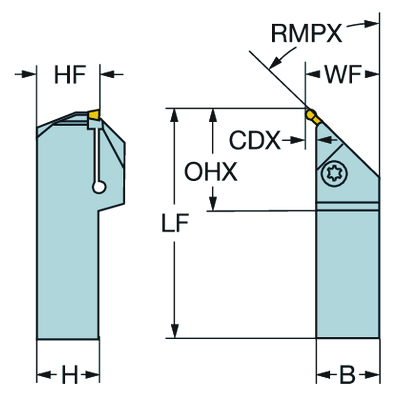

Technické ilustrace
Údaje o produktu
Kód typu upnutí(MTP)
clamp on top of insert
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroCut 2 -size J (N123J2-RM)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
Maximální úhel zahlubování
(RMPX)
45 °
Úhel tělesa na straně obrobku
(BAWS)
45 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
48,3 mm
Použitelná délka
(LU)
5 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
31,75 mm
Výška stopky(H)
31,75 mm
Funkční délka(LF)
170 mm
Funkční šířka(WF)
37,1 mm
Funkční výška(HF)
31,75 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
5 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,1 kg
Identifikace hlavní destičky(MIID)
N123J2-0600- RM
Celková výška(OAL)
170 mm
Lůžko břitové destičky(SSC_M)
J
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
J
Release date(ValFrom20)
17.06.02
Identifikace vydaného balíku(RELEASEPACK)
02.2
