QS-TR-D13JCL 2020HP
QS-TR-D13JCL 2020HP
CoroTurn® TR, stopkový nástroj QS™ pro soustruženíchevron_right
Specifické zastoupení
Katalogová cena: 8 385.00 CZK
Dostupné
Počet balení: 1
ISO: QS-TR-D13JCL 2020HP
Označení materiálu: 6766753
EAN: 26766753
ANSI: QS-TR-D13JCL 2020HP

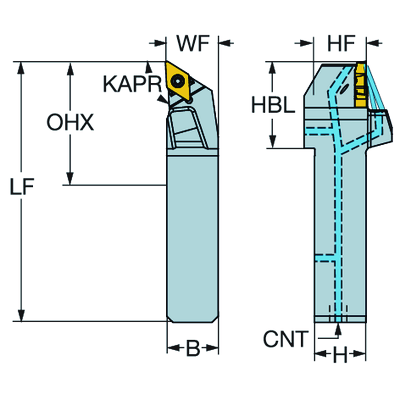

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-DC1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 20 x 20
Maximální úhel zahlubování
(RMPX)
30 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Minimální vyložení(OHN)
42 mm
Maximální vyložení
(OHX)
62 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Velikost závitu vstupu řezné kapaliny(CNT)
G 1/8-28
Tlak řezné kapaliny(CP)
150 bar
Šířka stopky(B)
20 mm
Výška stopky(H)
20 mm
Funkční délka(LF)
111 mm
Funkční šířka(WF)
20,5 mm
Funkční výška(HF)
20 mm
Délka posunutí spodku hlavy(HBL)
42 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
3 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,314 kg
Identifikace hlavní destičky(MIID)
TR-DC1308
Celková výška(OAL)
111 mm
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
21.02.15
Identifikace vydaného balíku(RELEASEPACK)
15.1
