QSM12-SCLCL-09C
QSM12-SCLCL-09C
Specifické zastoupení
Počet balení: 1
ISO: QSM12-SCLCL-09C
Označení materiálu: 8608160
EAN: 7323228194607
ANSI: QSM12-SCLCL-09C

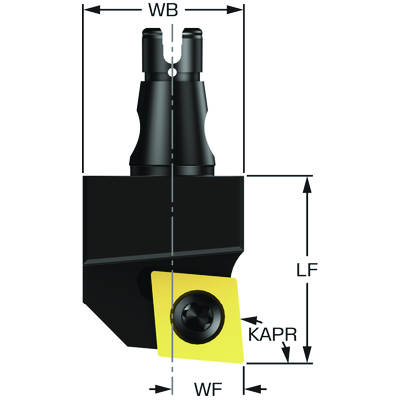

Technické ilustrace
Údaje o produktu
KAPR_1(KAPR_1)
95 °
Úhel hlavního břitu nástroje(PSIR)
-5 °
MTP(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CCMT 09T304 (RE<0.4)
Adaptivní rozhraní ve směru stroje
(ADINTMS)
QS Micro polygon taper with rectangular face contact -size 12L
Maximální úhel zahlubování
(RMPX)
0 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
BAMS(BAMS)
0 °
Maximální vyložení
(OHX)
21 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial inclined focused exit with nozzle
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Coolant exit type(CXST)
both over and under the cutting edge
CP(CP)
150 bar
LF(LF)
21 mm
WF(WF)
6 mm
HF(HF)
6 mm
HTB(HTB)
17,5 mm
WB(WB)
16 mm
GAMO(GAMO)
0 °
LAMS(LAMS)
0 °
TQ(TQ)
3 Nm
Kód materiálu tělesa
(BMC)
Ocel
WT(WT)
0,038 kg
MIID(MIID)
CCMT 09 T3 04
OAL(OAL)
37,5 mm
Lůžko břitové destičky(SSC_M)
09
SSC_N(SSC_N)
3/8
Release date(ValFrom20)
25.09.24
Identifikace vydaného balíku(RELEASEPACK)
24.2
