Specifické zastoupení
Katalogová cena: 10 990.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: SL-PSRNL-40-12HP
Označení materiálu: 5749934
EAN: 12450885
ANSI: SL-PSRNL-40-12HP

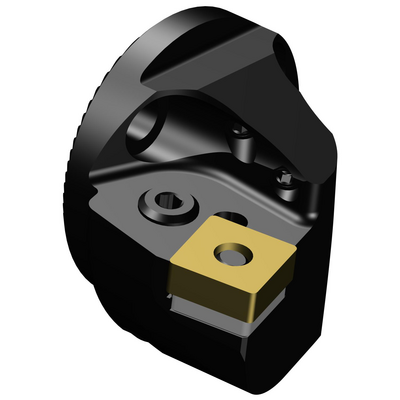

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
75 °
Úhel hlavního břitu nástroje(PSIR)
15 °
Kód typu upnutí(MTP)
clamp with pin through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
SNMG 120408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
SL head (screw mounted) -size 40
Maximální úhel zahlubování
(RMPX)
10 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
35 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial inclined focused exit with nozzle
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Coolant exit type(CXST)
over the cutting edge
Tlak řezné kapaliny(CP)
80 bar
Průměr spojky na straně stroje(DCONMS)
40 mm
Funkční délka(LF)
35 mm
Funkční šířka(WF)
22 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
-6 °
Úhel sklonu(LAMS)
-6 °
Moment(TQ)
3,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,18 kg
Identifikace hlavní destičky(MIID)
SNMG 12 04 08
Celková výška(OAL)
38,8 mm
Lůžko břitové destičky(SSC_M)
12
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/2
Release date(ValFrom20)
08.09.09
Identifikace vydaného balíku(RELEASEPACK)
09.2
