Specifické zastoupení
Katalogová cena: 2 825.00 CZK
Na zakázku
Počet balení: 1

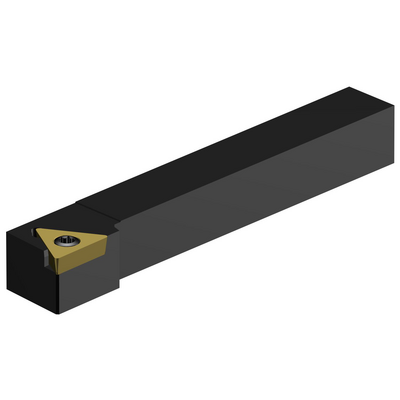

ISO: STGCR 0808D 09
Označení materiálu: 5751500
EAN: 10283711
ANSI: STGCR 0808D 09
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
91 °
Úhel hlavního břitu nástroje(PSIR)
-1 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
TCMT 090204
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 8 x 8
Maximální úhel zahlubování
(RMPX)
0 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
13 mm
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
8 mm
Výška stopky(H)
8 mm
Funkční délka(LF)
60 mm
Funkční šířka(WF)
10 mm
Funkční výška(HF)
8 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
0,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,03 kg
Identifikace hlavní destičky(MIID)
TCMT 09 02 04
Celková výška(OAL)
60 mm
Lůžko břitové destičky(SSC_M)
09
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
7/32
Release date(ValFrom20)
18.05.81
Identifikace vydaného balíku(RELEASEPACK)
81.1
