Specifické zastoupení
Katalogová cena: 9 535.00 CZK
Dostupné
Počet balení: 1

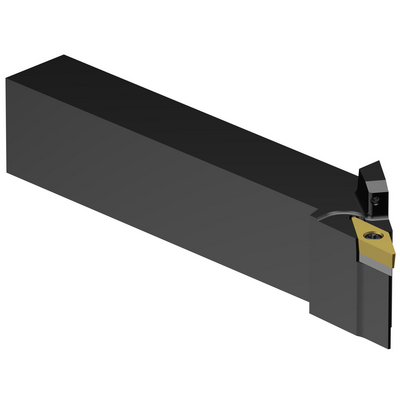

ISO: SVJBL 3225P 16HP
Označení materiálu: 6188495
EAN: 26188495
ANSI: SVJBL 3225P 16HP
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -metric: 32 x 25
Maximální úhel zahlubování
(RMPX)
44 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
37,6 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Velikost závitu vstupu řezné kapaliny(CNT)
G 1/8-28
Tlak řezné kapaliny(CP)
275 bar
Šířka stopky(B)
25 mm
Výška stopky(H)
32 mm
Funkční délka(LF)
170 mm
Funkční šířka(WF)
32 mm
Funkční výška(HF)
32 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
3 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,032 kg
Identifikace hlavní destičky(MIID)
VBMT 16 04 08
Celková výška(OAL)
170 mm
Lůžko břitové destičky(SSC_M)
16
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
3/8
Release date(ValFrom20)
19.09.12
Identifikace vydaného balíku(RELEASEPACK)
12.2
