Specifické zastoupení
Katalogová cena: 3 335.00 CZK
K dispozici do týdne
Počet balení: 1

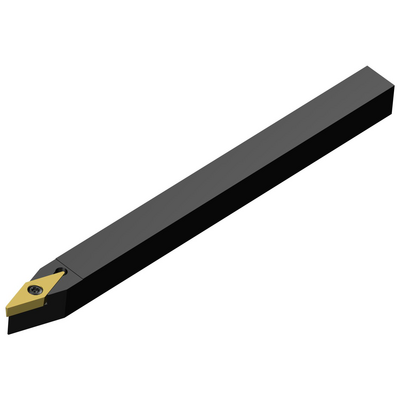

ISO: SVVBN 062C-S-B1
Označení materiálu: 5752631
EAN: 11806480
ANSI: SVVBN 062C-S-B1
Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
72,5 °
Úhel břitu nástroje(KAPR_2)
72,5 °
Úhel hlavního břitu nástroje(PSIR)
17,5 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
VBMT 110304/ VCMT 110304
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -inch: 3/8 x 3/8
Maximální úhel zahlubování
(RMPX)
70 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
21,082 mm
Orientace
(HAND)
Neutral
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
9,525 mm
Výška stopky(H)
9,525 mm
Funkční délka(LF)
127 mm
Funkční šířka(WF)
4,826 mm
Funkční výška(HF)
9,525 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
0,9 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,08 kg
Identifikace hlavní destičky(MIID)
VBMT 11 03 04
Celková výška(OAL)
127 mm
Lůžko břitové destičky(SSC_M)
11
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
1/4
Release date(ValFrom20)
09.08.04
Identifikace vydaného balíku(RELEASEPACK)
04.2
