T100-HD113DA-M8 A110
T100-HD113DA-M8 A110
CoroTap® 100, řezací závitník s přímou drážkouchevron_right

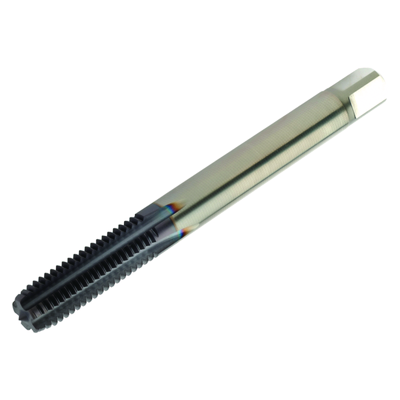

Obecná reprezentace
Katalogová cena: 7 450.00 CZK
Na zakázku
Počet balení: 1
ISO: T100-HD113DA-M8 A110
Označení materiálu: 8251263
EAN: 7323226780222
ANSI: T100-HD113DA-M8 A110
Počáteční hodnoty
H1.3.Z.HA, Tvrdost: 60 HRC
h
vc 13 sfm

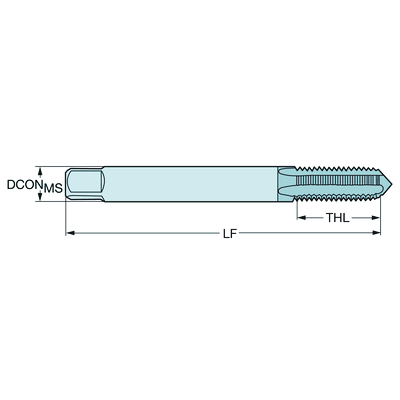

Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 8
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
0,1156 inch
Stoupání závitu(TP)
0,0492 inch
Průměr závitu(TD)
0,315 inch
Průměr předobrobeného otvoru(PHD)
0,2677 inch
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6HX
Základní standardní skupina(BSG)
DIN 371
Použitelná délka
(LU)
0,8465 inch
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank DIN -metric: 8.00 x 6.20
Určení výrobců utvářečů třísek
(CBMD)
HD
Grade
(GRADE)
A110
Základní materiál(SUBSTRATE)
HC
Nátěr(COATING)
PVD TiAlN
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
0,315 inch
Funkční délka(LF)
3,5433 inch
Průměr krčku(DN)
0,2346 inch
Počet drážek(NOF)
5
Úhel šroubovice drážky(FHA)
0 °
Radiální úhel čela(GAMF)
-9 °
Délka závitu(THL)
0,8465 inch
Přítomnost zpětného úkosu závitu(THBTP)
Ano
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,1323 lb
Celková výška(OAL)
3,613 inch
Release date(ValFrom20)
29.09.22
Identifikace vydaného balíku(RELEASEPACK)
22.2
