T100-KM102DB-M12X150D210
T100-KM102DB-M12X150D210
CoroTap® 100, řezací závitník s přímou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 2 510.00 CZK
Dostupné
Počet balení: 1
ISO: T100-KM102DB-M12X150D210
Označení materiálu: 6871239
EAN: 7323220281077
ANSI: T100-KM102DB-M12X150D210
Počáteční hodnoty
K2.2.C.UT, Tvrdost: 245 HB
k
vc 50 m/min

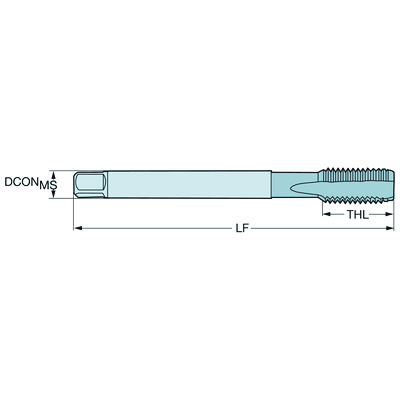

Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
MF 12x1.5
Typ uspořádání závitu(THFT)
MF 60°
Délka závitovacího úkosu(TCL)
2,4075 mm
Stoupání závitu(TP)
1,5 mm
Průměr závitu(TD)
12 mm
Průměr předobrobeného otvoru(PHD)
10,5 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6HX
Základní standardní skupina(BSG)
DIN 374
Použitelná délka
(LU)
73 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank DIN -metric: 9.00 x 7.00
Určení výrobců utvářečů třísek
(CBMD)
KM
Grade
(GRADE)
D210
Základní materiál(SUBSTRATE)
HSS-E-PM
Nátěr(COATING)
PVD TiAlN
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
9 mm
Tolerance průměru stopky(TCDCON)
h9
Funkční délka(LF)
100 mm
Průměr krčku(DN)
8,6 mm
Počet drážek(NOF)
5
Úhel šroubovice drážky(FHA)
0 °
Radiální úhel čela(GAMF)
3 °
Délka závitu(THL)
21 mm
Přítomnost zpětného úkosu závitu(THBTP)
Ano
Typ závitovacího úkosu(THCHT)
E = 1.5-2xTP
Hmotnost prvku(WT)
0,0525 kg
Celková výška(OAL)
100 mm
Release date(ValFrom20)
11.08.15
Identifikace vydaného balíku(RELEASEPACK)
15.2
