T100-KM106AA-M8 D210
T100-KM106AA-M8 D210
CoroTap® 100, řezací závitník s přímou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 2 040.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: T100-KM106AA-M8 D210
Označení materiálu: 6871357
EAN: 7323220282258
ANSI: T100-KM106AA-M8 D210
Počáteční hodnoty
K2.2.C.UT, Tvrdost: 245 HB
k
vc 50 m/min

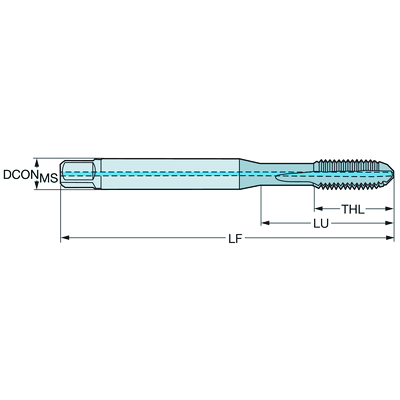

Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 8
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
2,0007 mm
Stoupání závitu(TP)
1,25 mm
Průměr závitu(TD)
8 mm
Průměr předobrobeného otvoru(PHD)
6,8 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6HX
Základní standardní skupina(BSG)
DIN 371/ANSI
Použitelná délka
(LU)
33,5 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank ANSI -inch: 0.318 x 0.238
Určení výrobců utvářečů třísek
(CBMD)
KM
Grade
(GRADE)
D210
Základní materiál(SUBSTRATE)
HSS-E-PM
Nátěr(COATING)
PVD TiAlN
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial concentric exit
Tlak řezné kapaliny(CP)
10 bar
Průměr spojky na straně stroje(DCONMS)
8,0772 mm
Tolerance průměru stopky(TCDCON)
h9
Funkční délka(LF)
90 mm
Průměr krčku(DN)
5,65 mm
Počet drážek(NOF)
5
Úhel šroubovice drážky(FHA)
0 °
Radiální úhel čela(GAMF)
3 °
Délka závitu(THL)
18,7 mm
Přítomnost zpětného úkosu závitu(THBTP)
Ano
Typ závitovacího úkosu(THCHT)
E = 1.5-2xTP
Hmotnost prvku(WT)
0,033 kg
Celková výška(OAL)
90 mm
Release date(ValFrom20)
11.08.15
Identifikace vydaného balíku(RELEASEPACK)
15.2
