T100-NM101DA-M12 D150
T100-NM101DA-M12 D150
CoroTap® 100, řezací závitník s přímou drážkouchevron_right

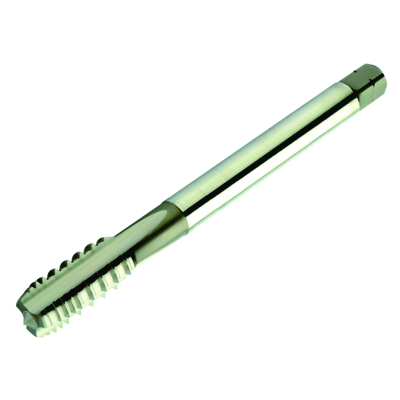

Obecná reprezentace
Nahrazuje se T100-NM105DA-M12 N1PR
K dispozici do týdne
Jiná nástrojová třída vs. originální produkt – zkontrolujte prosím řeznou rychlost.
Katalogová cena: 1 965.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: T100-NM101DA-M12 D150
Označení materiálu: 7605843
EAN: 7323223902757
ANSI: T100-NM101DA-M12 D150
Počáteční hodnoty
N1.3.C.AG, Tvrdost: 90 HB
n
vc 65 sfm

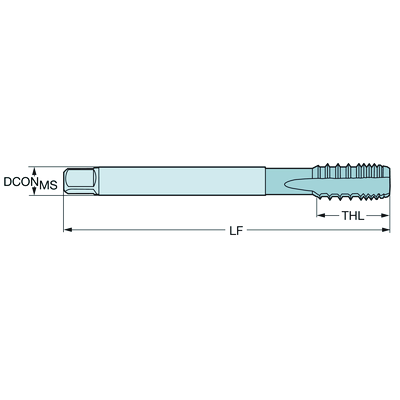

Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 12
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
0,1556 inch
Stoupání závitu(TP)
0,0689 inch
Průměr závitu(TD)
0,4724 inch
Průměr předobrobeného otvoru(PHD)
0,4016 inch
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6H
Základní standardní skupina(BSG)
DIN 376
Použitelná délka
(LU)
3,2677 inch
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank DIN -metric: 9.00 x 7.00
Určení výrobců utvářečů třísek
(CBMD)
NM
Grade
(GRADE)
D150
Základní materiál(SUBSTRATE)
HSS-E-PM
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
0,3543 inch
Tolerance průměru stopky(TCDCON)
h9
Funkční délka(LF)
4,3307 inch
Průměr krčku(DN)
0,3425 inch
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
0 °
Radiální úhel čela(GAMF)
10 °
Délka závitu(THL)
0,9055 inch
Přítomnost přerušené hrany(IEP)
Ano
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,1301 lb
Celková výška(OAL)
4,4063 inch
Release date(ValFrom20)
21.07.18
Identifikace vydaného balíku(RELEASEPACK)
18.2
