T100-PM105JB-M10X100P1PL
T100-PM105JB-M10X100P1PL

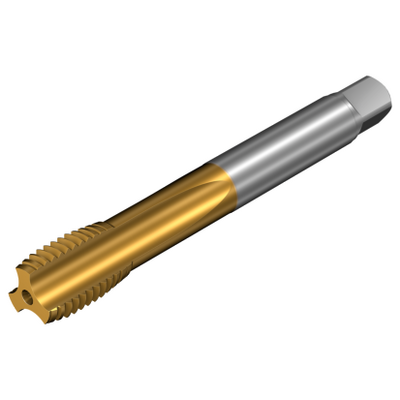

CoroTap® 100, řezací závitník s přímou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 3 250.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: T100-PM105JB-M10X100P1PL
Označení materiálu: 8718222
EAN: 7323228524503
ANSI: T100-PM105JB-M10X100P1PL
Počáteční hodnoty
P2.1.Z.AN, Tvrdost: 175 HB
p
vc 25 m/min
Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
MF 10x1
Typ uspořádání závitu(THFT)
MF 60°
Délka závitovacího úkosu(TCL)
2,4711 mm
Stoupání závitu(TP)
1 mm
Průměr závitu(TD)
10 mm
Průměr předobrobeného otvoru(PHD)
9 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6HX
Základní standardní skupina(BSG)
JIS-B-4436
Použitelná délka
(LU)
43 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank JIS -metric: 7.00 x 5.50
Určení výrobců utvářečů třísek
(CBMD)
PM
Grade
(GRADE)
P1PL
Základní materiál(SUBSTRATE)
HSS-E-PM
Nátěr(COATING)
PVD TiN
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
axial concentric exit
Průměr spojky na straně stroje(DCONMS)
7 mm
Funkční délka(LF)
70 mm
Průměr krčku(DN)
7,7 mm
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
0 °
Radiální úhel čela(GAMF)
5 °
Délka závitu(THL)
18 mm
Přítomnost zpětného úkosu závitu(THBTP)
Ano
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,025 kg
Celková výška(OAL)
70 mm
Release date(ValFrom20)
24.09.25
Identifikace vydaného balíku(RELEASEPACK)
25.2
