T300-NM100DA-M10 D150
T300-NM100DA-M10 D150

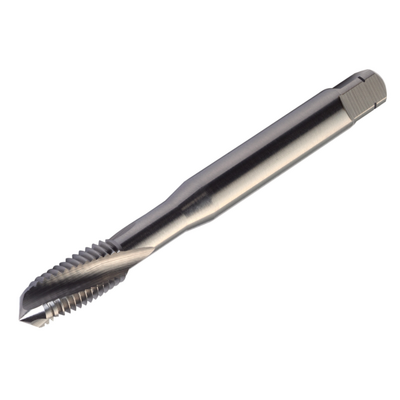

CoroTap® 300, řezací závitník se šroubovitou drážkouchevron_right
Obecná reprezentace
Nahrazuje se T300-XM100DA-M10 C150
Dostupné
Jiná nástrojová třída vs. originální produkt – zkontrolujte prosím řeznou rychlost.
Katalogová cena: 1 330.00 CZK
Není skladem
Počet balení: 1
ISO: T300-NM100DA-M10 D150
Označení materiálu: 7605846
EAN: 7323223902788
ANSI: T300-NM100DA-M10 D150
Počáteční hodnoty
N1.3.C.AG, Tvrdost: 90 HB
n
vc 20 m/min
Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 10
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
3,4347 mm
Stoupání závitu(TP)
1,5 mm
Průměr závitu(TD)
10 mm
Průměr předobrobeného otvoru(PHD)
8,5 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
blind hole
Třída tolerance závitu(TCTR)
6H
Základní standardní skupina(BSG)
DIN 371
Použitelná délka
(LU)
39 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank DIN -metric: 10.00 x 8.00
Určení výrobců utvářečů třísek
(CBMD)
NM
Grade
(GRADE)
D150
Základní materiál(SUBSTRATE)
HSS-E-PM
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
10 mm
Tolerance průměru stopky(TCDCON)
h9
Funkční délka(LF)
100 mm
Průměr krčku(DN)
7,75 mm
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
15 °
Radiální úhel čela(GAMF)
10 °
Délka závitu(THL)
20 mm
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,054 kg
Celková výška(OAL)
104,19 mm
Release date(ValFrom20)
21.07.18
Identifikace vydaného balíku(RELEASEPACK)
18.2
