T300-PM100AE-5-40 P1PM
T300-PM100AE-5-40 P1PM
CoroTap® 300, řezací závitník se šroubovitou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 1 935.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: T300-PM100AE-5-40 P1PM
Označení materiálu: 8056264
EAN: 7323225956185
ANSI: T300-PM100AE-5-40 P1PM
Počáteční hodnoty
P2.1.Z.AN, Tvrdost: 175 HB
p
vc 45 m/min

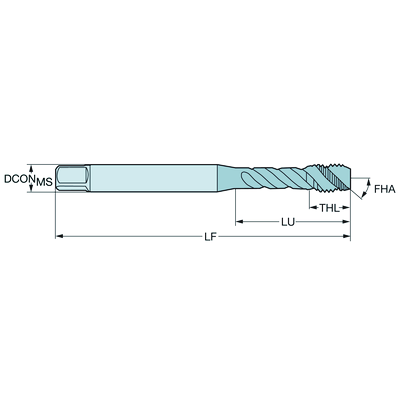

Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
UNC #5-40
Typ uspořádání závitu(THFT)
UNC 60°
Délka závitovacího úkosu(TCL)
1,6178 mm
Závitů na palec(TPI)
40
Průměr závitu(TD)
3,175 mm
Průměr předobrobeného otvoru(PHD)
2,65 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
blind hole
Třída tolerance závitu(TCTR)
2BX
Základní standardní skupina(BSG)
DIN/ANSI
Použitelná délka
(LU)
18 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank ANSI -inch: 0.141 x 0.110
Určení výrobců utvářečů třísek
(CBMD)
PM
Grade
(GRADE)
P1PM
Základní materiál(SUBSTRATE)
HSS-E-PM
Nátěr(COATING)
PVD TiAlN
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
3,5814 mm
Funkční délka(LF)
56 mm
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
48 °
Radiální úhel čela(GAMF)
12 °
Délka závitu(THL)
6,5 mm
Přítomnost zpětného úkosu závitu(THBTP)
Ano
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,006 kg
Celková výška(OAL)
56 mm
Release date(ValFrom20)
22.02.21
Identifikace vydaného balíku(RELEASEPACK)
21.1
