T300-XM102AA-M4 C150
T300-XM102AA-M4 C150

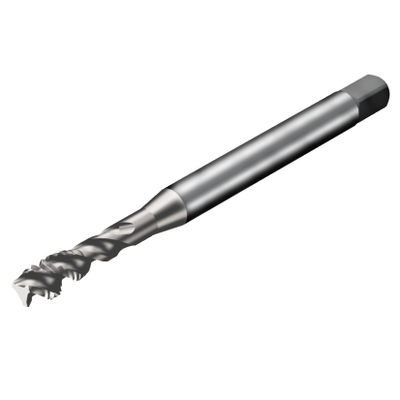

CoroTap® 300, řezací závitník se šroubovitou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 773.00 CZK
K dispozici do týdne
Počet balení: 1
ISO: T300-XM102AA-M4 C150
Označení materiálu: 6966815
EAN: 7323220747009
ANSI: T300-XM102AA-M4 C150
Počáteční hodnoty
P2.1.Z.AN, Tvrdost: 175 HB
p
vc 18 m/min
N1.3.C.AG, Tvrdost: 90 HB
n
vc 20 m/min
Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 4
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
1,2089 mm
Stoupání závitu(TP)
0,7 mm
Průměr závitu(TD)
4 mm
Průměr předobrobeného otvoru(PHD)
3,3 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
blind hole
Třída tolerance závitu(TCTR)
6H
Základní standardní skupina(BSG)
DIN 371/ANSI
Použitelná délka
(LU)
21,5 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank ANSI -inch: 0.168 x 0.131
Určení výrobců utvářečů třísek
(CBMD)
XM
Grade
(GRADE)
C150
Základní materiál(SUBSTRATE)
HSS-PM
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
4,2672 mm
Funkční délka(LF)
63 mm
Průměr krčku(DN)
3 mm
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
45 °
Radiální úhel čela(GAMF)
13 °
Délka závitu(THL)
8,4 mm
Typ závitovacího úkosu(THCHT)
E = 1.5-2xTP
Hmotnost prvku(WT)
0,008 kg
Celková výška(OAL)
63 mm
Release date(ValFrom20)
12.01.16
Identifikace vydaného balíku(RELEASEPACK)
16.1
