T300-XM150DA-M3 B150
T300-XM150DA-M3 B150

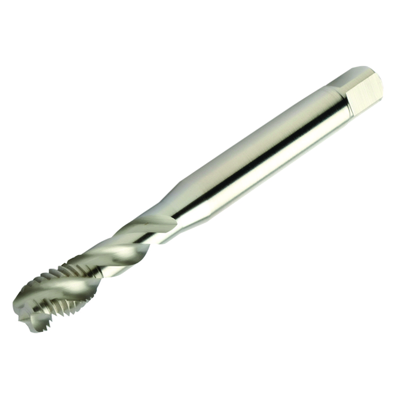

CoroTap® 300, řezací závitník se šroubovitou drážkouchevron_right
Obecná reprezentace
Katalogová cena: 796.00 CZK
Dostupné
Počet balení: 1
ISO: T300-XM150DA-M3 B150
Označení materiálu: 8251240
EAN: 7323226779998
ANSI: T300-XM150DA-M3 B150
Počáteční hodnoty
P2.1.Z.AN, Tvrdost: 175 HB
p
vc 18 m/min
N1.3.C.AG, Tvrdost: 90 HB
n
vc 20 m/min
Technické ilustrace
Údaje o produktu
Třídění materiálu úroveň 1(TMC1ISO)
Velikost průměru závitu(TDZ)
M 3
Typ uspořádání závitu(THFT)
M (Metric 60°)
Délka závitovacího úkosu(TCL)
1,0377 mm
Stoupání závitu(TP)
0,5 mm
Průměr závitu(TD)
3 mm
Průměr předobrobeného otvoru(PHD)
2,5 mm
Premachined hole type(PHT)
blind hole
Typ otvoru(HTY)
through/blind
Třída tolerance závitu(TCTR)
6H
Základní standardní skupina(BSG)
DIN371
Použitelná délka
(LU)
18 mm
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Tap shank DIN -metric: 3.50 x 2.70
Určení výrobců utvářečů třísek
(CBMD)
XM
Grade
(GRADE)
B150
Základní materiál(SUBSTRATE)
HSS-E
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Průměr spojky na straně stroje(DCONMS)
3,5 mm
Funkční délka(LF)
56 mm
Průměr krčku(DN)
2,27 mm
Počet drážek(NOF)
3
Úhel šroubovice drážky(FHA)
40 °
Radiální úhel čela(GAMF)
11 °
Délka závitu(THL)
6 mm
Typ závitovacího úkosu(THCHT)
C = 2-3xTP
Hmotnost prvku(WT)
0,007 kg
Celková výška(OAL)
56 mm
Release date(ValFrom20)
29.09.22
Identifikace vydaného balíku(RELEASEPACK)
22.2
