Specifické zastoupení
Katalogová cena: 10 395.00 CZK
Dostupné
Počet balení: 1
ISO: TR-C6-V13MBL-00130
Označení materiálu: 5755252
EAN: 12158904
ANSI: TR-C6-V13MBL-00130

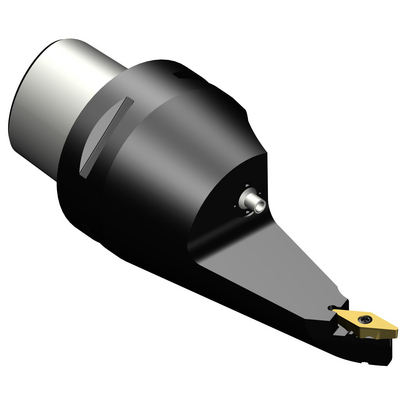

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
95 °
Úhel břitu nástroje(KAPR_2)
50 °
Úhel hlavního břitu nástroje(PSIR)
-5 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Maximální úhel zahlubování
(RMPX)
48 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
45 °
Maximální vyložení
(OHX)
130 mm
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
decentral exit with nozzles, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric and radial entry
Tlak řezné kapaliny(CP)
40 bar
Průměr spojky na straně stroje(DCONMS)
63 mm
Funkční délka(LF)
130 mm
Funkční šířka(WF)
0 mm
Funkční výška(HF)
0 mm
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
2 Nm
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
1,585 kg
Identifikace hlavní destičky(MIID)
TR-VB1308
Celková výška(OAL)
168 mm
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
29.01.07
Identifikace vydaného balíku(RELEASEPACK)
07.1
