Obecná reprezentace
Katalogová cena: 10 990.00 CZK
Dostupné
Počet balení: 1
ISO: TR-SL-V13JBR-40HP-X
Označení materiálu: 5856115
EAN: 25856115
ANSI: TR-SL-V13JBR-40HP-X

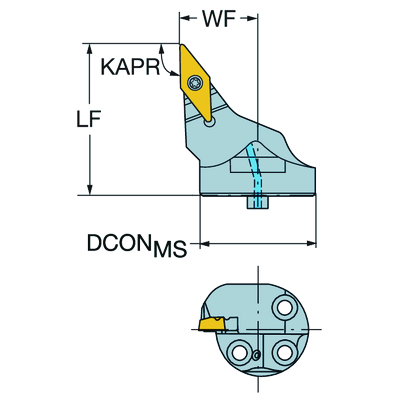

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
SL head (screw mounted) -size 40
Maximální úhel zahlubování
(RMPX)
44 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
1,6535 inch
Orientace
(HAND)
Right
Kód provedení výstupu pro řeznou kapalinu(CXSC)
Axially concentric or off-center with nozzle, adjustable
Označení typu přívodu řezné kapaliny
(CNSC)
axial concentric entry
Tlak řezné kapaliny(CP)
1 160,3019 lbf/in2
Průměr spojky na straně stroje(DCONMS)
1,5748 inch
Funkční délka(LF)
1,6535 inch
Funkční šířka(WF)
1,063 inch
Funkční výška(HF)
0 inch
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
1,4751 ftlbf
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,4189 lb
Identifikace hlavní destičky(MIID)
TR-VB1308
Celková výška(OAL)
1,8031 inch
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
19.02.10
Identifikace vydaného balíku(RELEASEPACK)
10.1
