Specifické zastoupení
Počet balení: 1
ISO: TR-V13JBL 12B
Označení materiálu: 5755513
EAN: 12158856
ANSI: TR-V13JBL 12B

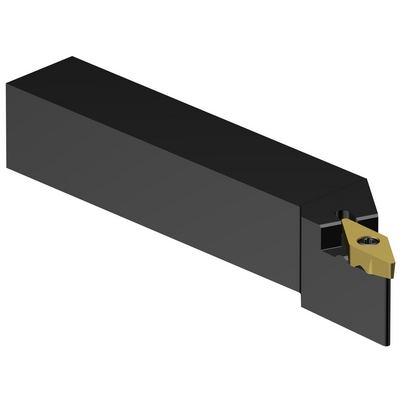

Technické ilustrace
Údaje o produktu
Úhel břitu nástroje(KAPR_1)
93 °
Úhel hlavního břitu nástroje(PSIR)
-3 °
Kód typu upnutí(MTP)
clamp with screw through hole
Identifikátory rozhraní obráběcích strojů - část 2(CUTINT_MASTER)
CoroTurn TR ( TR-VB1308 )
Adaptivní rozhraní ve směru stroje
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
Maximální úhel zahlubování
(RMPX)
50 °
Úhel tělesa na straně obrobku
(BAWS)
0 °
Úhel tělesa na straně stroje(BAMS)
0 °
Maximální vyložení
(OHX)
1,2598 inch
Orientace
(HAND)
Left
Kód provedení výstupu pro řeznou kapalinu(CXSC)
no coolant exit
Označení typu přívodu řezné kapaliny
(CNSC)
without coolant entry
Šířka stopky(B)
0,75 inch
Výška stopky(H)
0,75 inch
Funkční délka(LF)
4,5 inch
Funkční šířka(WF)
1 inch
Funkční výška(HF)
0,75 inch
Ortogonální úhel čela(GAMO)
0 °
Úhel sklonu(LAMS)
0 °
Moment(TQ)
1,4751 ftlbf
Kód materiálu tělesa
(BMC)
Ocel
Hmotnost prvku(WT)
0,6239 lb
Identifikace hlavní destičky(MIID)
TR-VB1308
Celková výška(OAL)
4,5 inch
Lůžko břitové destičky(SSC_M)
13
Kód velikosti lůžka břitové destičky, imperiální hodnoty(SSC_N)
13
Release date(ValFrom20)
29.01.07
Identifikace vydaného balíku(RELEASEPACK)
07.1
