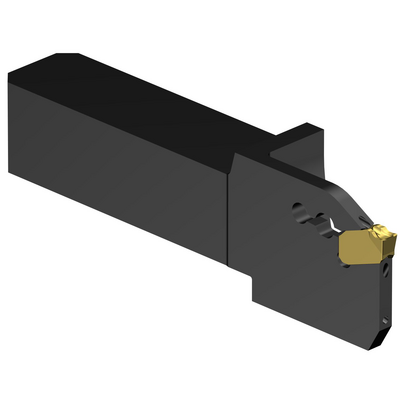

QS-QD-LFH1300C12D
QS-QD-LFH1300C12D
Spezifische Darstellung
Listenpreis: 336.00 EUR
Lieferbar innerhalb einer Woche
Packungsmenge: 1
ISO: QS-QD-LFH1300C12D
Material ID: 6427660
EAN: 26427660
ANSI: QS-QD-LFH1300C12D
Technische Illustrationen
Produktdaten
Schnitttiefe, max.
(CDX)
33,02 mm
Abstechdurchmesser(CUTDIA)
66,04 mm
Befestigungsart Schneidplatte(MTP)
clamp on top of insert
Teil 2 der Kennung für die Werkzeug-Schnittstelle(CUTINT_MASTER)
CoroCut QD -size H (QD-NH-0400-0002-CM)
Plattensitz(SSC_M)
H
Anschluss Maschinenseite
(ADINTMS)
Rectangular shank -inch: 3/4 x 3/4
Körperwinkel, Werkstückseite
(BAWS)
0 °
Minimale Kraglänge(OHN)
34,6 mm
Maximale Kraglänge
(OHX)
53,6 mm
Schneidrichtung
(HAND)
Left
Code für Kühlschmierstoffzufuhr
(CNSC)
axial concentric and radial entry
Kühlschmierstoffaustritt(CXSC)
axial concentric exit
Kühlschmierstoffeintritt, Gewindegröße(CNT)
G 1/8-28
Kühlmitteldruck(CP)
150 bar
Schaftbreite(B)
19,05 mm
Schafthöhe(H)
19,05 mm
Funktionslänge(LF)
103,6 mm
Funktionsbreite(WF)
19,55 mm
Funktionshöhe(HF)
19,05 mm
Gesamtlänge(OAL)
103,6 mm
Masse (Gewicht)(WT)
0,205 kg
Plattensitzkodierung, Zoll(SSC_N)
H
Release date(ValFrom20)
25.02.14
Release-Paket-ID(RELEASEPACK)
14.1
