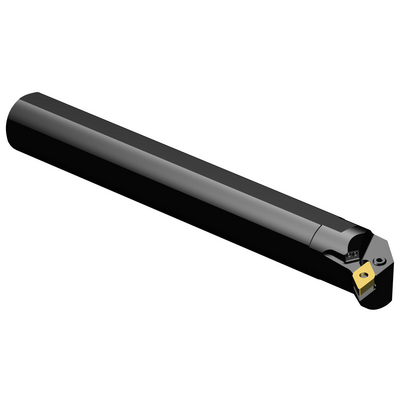

Specifik repræsentation
Listepris: 4 180.00 DKK
Fås inden for en uge
Antal pr. pakke: 1
ISO: A24T-PDUNL4HP
Materiale-id: 6339980
EAN: 26339980
ANSI: A24T-PDUNL4HP

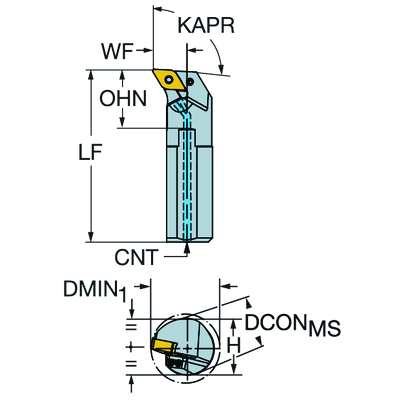

Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
93 °
Stigningsvinkel(PSIR)
-3 °
Kode på fastspændingtype(MTP)
clamp with pin through hole
Skær type(CUTINT_MASTER)
DNMG 150408
Kobling - maskinretning
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 1 1/2
Maks. stigningsvinkel
(RMPX)
27 °
Min. huldiameter(DMIN_1)
1,8504 inch
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Min. udhæng(OHN)
1,622 inch
Maks. udhæng
(OHX)
6 inch
Udførsel(HAND)
Left
Køling - udgang(CXSC)
Axially concentric or off-center with nozzle, adjustable
Køling - indgang
(CNSC)
axial concentric entry
Gevindstørrelse for aksial kølemiddeltilførsel(CNT)
G 1/8-28
Kølemiddeltryk(CP)
3.988,5378 lbf/in2
Forbindelsesdiameter, maskinside(DCONMS)
1,5 inch
Skafthøjde(H)
1,4567 inch
Funktionel længde(LF)
12 inch
Funktionel bredde(WF)
1,063 inch
Funktionel højde(HF)
0 inch
Værktøjskropdiameter(BD)
1,5 inch
Spånvinkel, ortogonal(GAMO)
-6 °
Hældningsvinkel(LAMS)
-11 °
Drejningsmoment(TQ)
3,6878 ftlbf
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
5,2183 lb
Hovedskæridentifikation(MIID)
DNMG 15 04 08
Samlet længde(OAL)
12 inch
Skærleje(SSC_M)
15
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/2
Lanceringsdato(ValFrom20)
24.02.2013
Udgivelsespakke-id(RELEASEPACK)
13.1
