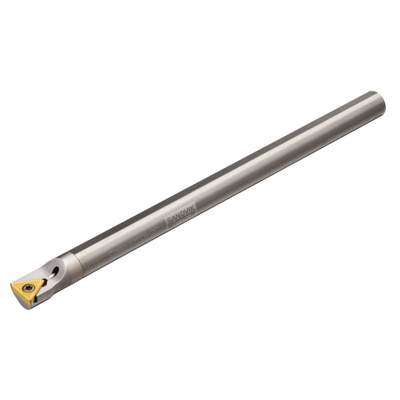

Generiske billeder
Listepris: 4 495.00 DKK
Fås inden for en uge
Antal pr. pakke: 1
ISO: C10R-STFCR-2C
Materiale-id: 5727023
EAN: 80012368
ANSI: C10R-STFCR-2C
Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
91 °
Stigningsvinkel(PSIR)
-1 °
Kode på fastspændingtype(MTP)
clamp with screw through hole
Skær type(CUTINT_MASTER)
TCMT 110204
Kobling - maskinretning
(ADINTMS)
Cylindrical shank w/ 3 flats -inch: 5/8
Maks. stigningsvinkel
(RMPX)
0 °
Min. huldiameter(DMIN_1)
20,62 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Min. udhæng(OHN)
39,6875 mm
Maks. udhæng
(OHX)
95,25 mm
Udførsel(HAND)
Right
Køling - udgang(CXSC)
axial inclined exit
Køling - indgang
(CNSC)
axial concentric entry
Kølemiddeltryk(CP)
10 bar
Forbindelsesdiameter, maskinside(DCONMS)
15,875 mm
Skafthøjde(H)
15,4686 mm
Funktionel længde(LF)
203,2 mm
Funktionel bredde(WF)
10,3124 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
15,875 mm
Spånvinkel, ortogonal(GAMO)
0 °
Hældningsvinkel(LAMS)
-6 °
Drejningsmoment(TQ)
0,9 Nm
Materiale for værktøj
(BMC)
Carbide
Emnevægt(WT)
0,496 kg
Hovedskæridentifikation(MIID)
TCMT 11 02 04
Samlet længde(OAL)
203,2 mm
Skærleje(SSC_M)
11
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/4
Lanceringsdato(ValFrom20)
26.03.1990
Udgivelsespakke-id(RELEASEPACK)
90.1
