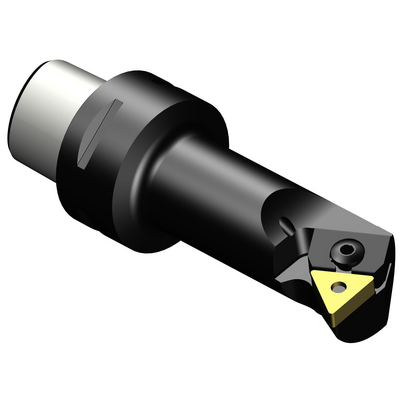

Specifik repræsentation
Listepris: 2 780.00 DKK
På lager
Antal pr. pakke: 1
ISO: C4-PTFNL-17090-16W
Materiale-id: 5727728
EAN: 10467940
ANSI: C4-PTFNL-17090-16W

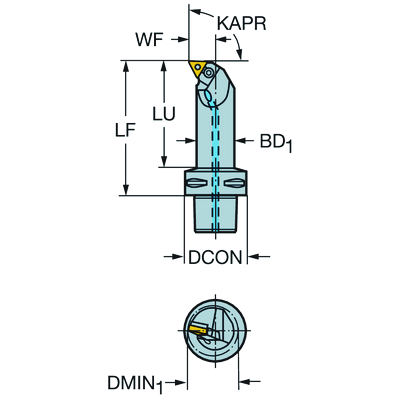

Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
91 °
Stigningsvinkel(PSIR)
-1 °
Kode på fastspændingtype(MTP)
Wedge clamping
Skær type(CUTINT_MASTER)
TNMG 160408
Kobling - maskinretning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C4
Maks. stigningsvinkel
(RMPX)
0 °
Min. huldiameter(DMIN_1)
32 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
90 mm
Anvendelig længde
(LU)
69 mm
Udførsel(HAND)
Left
Køling - udgang(CXSC)
axial inclined exit
Køling - indgang
(CNSC)
axial concentric and radial entry
Kølemiddeltryk(CP)
10 bar
Forbindelsesdiameter, maskinside(DCONMS)
40 mm
Funktionel længde(LF)
90 mm
Funktionel bredde(WF)
17 mm
Funktionel højde(HF)
0 mm
Værktøjskropdiameter(BD)
25 mm
Spånvinkel, ortogonal(GAMO)
-6 °
Hældningsvinkel(LAMS)
-13 °
Drejningsmoment(TQ)
2 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
0,48 kg
Hovedskæridentifikation(MIID)
TNMG 16 04 08
Samlet længde(OAL)
114 mm
Skærleje(SSC_M)
16
Kode på skærlejestørrelse, britisk standard(SSC_N)
3/8
Lanceringsdato(ValFrom20)
12.08.1991
Udgivelsespakke-id(RELEASEPACK)
91.3
