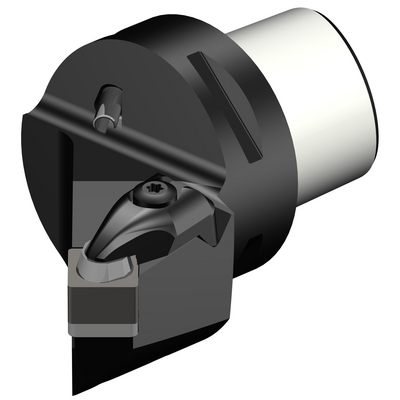

Specifik repræsentation
Listepris: 9 760.00 CZK
På lager
Antal pr. pakke: 1
ISO: C5-CSSNR-35052-12-4
Materiale-id: 5728021
EAN: 11414664
ANSI: C5-CSSNR-35052-12-4
Tekniske illustrationer
Tekniske illustrationer
Produktdata
Værktøjsskærvinkel(KAPR_1)
45 °
Stigningsvinkel(PSIR)
45 °
Kode på fastspændingtype(MTP)
clamp on top of insert
Skær type(CUTINT_MASTER)
SNGN 120708
Kobling - maskinretning
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Maks. stigningsvinkel
(RMPX)
0 °
Min. huldiameter(DMIN_1)
110 mm
Min. huldiameter(DMIN_2)
165 mm
Værktøjsvinkel mod emnet(BAWS)
0 °
Værktøjskropvinkel, maskinside(BAMS)
0 °
Maks. udhæng
(OHX)
52 mm
Udførsel(HAND)
Right
Køling - udgang(CXSC)
decentral exit with nozzles, adjustable
Køling - indgang
(CNSC)
axial concentric and radial entry
Kølemiddeltryk(CP)
40 bar
Forbindelsesdiameter, maskinside(DCONMS)
50 mm
Fremspringslængde(LPR)
60,32 mm
Funktionel længde(LF)
52 mm
Funktionel bredde(WF)
35 mm
Funktionel højde(HF)
0 mm
Spånvinkel, ortogonal(GAMO)
-8 °
Hældningsvinkel(LAMS)
0 °
Drejningsmoment(TQ)
3,9 Nm
Materiale for værktøj
(BMC)
Stål
Emnevægt(WT)
0,599 kg
Hovedskæridentifikation(MIID)
SNGN 12 07 08
Samlet længde(OAL)
90,32 mm
Skærleje(SSC_M)
12
Kode på skærlejestørrelse, britisk standard(SSC_N)
1/2
Lanceringsdato(ValFrom20)
07.10.2002
Udgivelsespakke-id(RELEASEPACK)
02.2
